O que são as VD 50 e VD 65?
As VD 50 e VD 65, da Dr. Thiedig, são válvulas de corte de alta pressão para instalações industriais que exigem controlo seguro de pressão, temperatura e caudal. Além disso, combinam construção robusta com sistemas de vedação adequados a condições de operação exigentes. Assim, trabalham com líquidos, vapores e vapor sobreaquecido.
Vantagens
- VD 50 para líquidos e vapores até 450 °C e 268 bar
- VD 65 para vapor sobreaquecido até 630 °C e 260 bar
- Corpo forjado
- Versão em metal não ferroso disponível nos dois modelos
- Empanque sem amianto, com várias camadas de grafite
- Reaperto do empanque durante o funcionamento
- Haste não rotativa com rosca diferencial
- Rosca da haste sem contacto com o fluido, mesmo em caso de fuga
- Ligação com aletas de arrefecimento na VD 65
Sector
- Instalações industriais de alta pressão
- Equipamentos de amostragem
- Processos com vapor sobreaquecido
- Processos com líquidos e vapores
Características

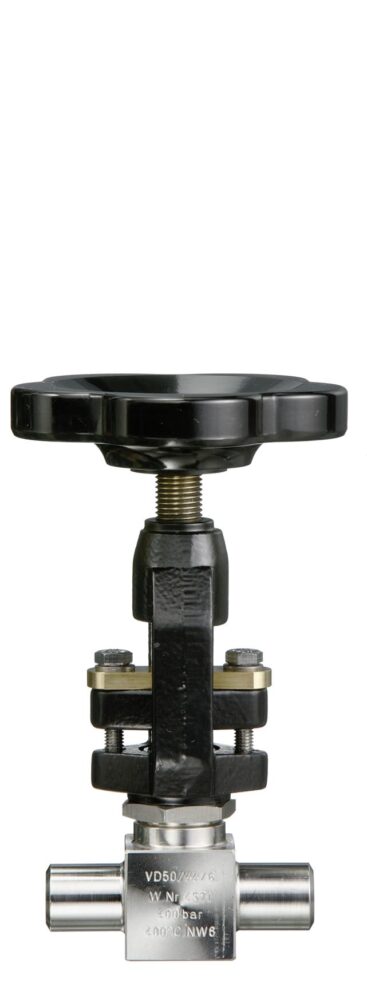

Em primeiro lugar, a VD 50 é uma válvula de corte de alta pressão para utilização geral. Trabalha com líquidos e vapores até 450 °C e suporta pressões até 268 bar. Além disso, as ligações são R1/2″ ou VS3/8″, e outras ligações estão disponíveis sob consulta. O coeficiente de caudal é de kv = 0,48 m³/h a Δp = 1 bar.
Por outro lado, o empanque da VD 50 tem várias camadas de grafite e não contém amianto. Para determadas aplicações, a Dr. Thiedig oferece também uma solução com PTFE. Como a válvula tem prensa-estopas, o operador reaperta o empanque durante o funcionamento.
Já a VD 65 foi concebida para condições particularmente exigentes e para equipamentos de amostragem. Trabalha com vapor sobreaquecido até 630 °C e suporta pressões até 260 bar. Assim, o corpo é de aço forjado para altas temperaturas, W.Nr. 1.4988. As ligações são R1/2″ ou SZ10 e o coeficiente de caudal é de kv = 0,50 m³/h a Δp = 1 bar.
Além disso, a ligação com aletas de arrefecimento reduz a temperatura na zona superior da válvula. Consequentemente, a temperatura junto ao empanque fica cerca de 200 K abaixo da temperatura do corpo, o que protege a zona de vedação.
Por fim, nos dois modelos a haste não roda durante o acionamento, porque uma rosca diferencial controla o seu movimento. Além disso, a rosca fica acima da prensa-estopas e não entra em contacto com o fluido, mesmo em caso de fuga.
Aplicações
A VD 50 adapta-se a processos industriais que precisam de uma solução de bloqueio compacta e robusta para líquidos e vapores. Por sua vez, a VD 65 responde a aplicações em que a temperatura é o principal desafio do processo, como o vapor sobreaquecido em equipamentos de amostragem. Assim, a escolha deve partir das condições reais do processo, como pressão, temperatura, meio e ligações.
Representação em Portugal
A Norleq representa a Dr. Thiedig em Portugal. Além disso, a equipa ajuda-o a escolher a válvula adequada às condições da sua instalação e esclarece qualquer questão técnica. Assim, assegura proximidade, suporte técnico e conhecimento especializado no mercado nacional.
