O que é o OCA 200 e para que serve?
O OCA 200 da DataPhysics Instruments é um sistema avançado para medição de ângulos de contacto e análise do contorno de gotas, desenvolvido para estudar estruturas microscópicas e macroscópicas.
Desta forma, o equipamento permite analisar a interação entre líquidos e superfícies com elevada precisão. Além disso, combina ótica de alta resolução, posicionamento eletrónico da amostra e sistemas de dosagem de elevada precisão.
O OCA 200 utiliza uma lente zoom de 10x e um sistema de focagem automática. Assim, consegue analisar amostras de diferentes dimensões, desde wafers de silício até estruturas microscópicas, como as malhas de stents coronários.
Por outro lado, o alinhamento ótico controlado por software permite ajustar automaticamente a focagem e o ângulo de observação. Consequentemente, o utilizador consegue adaptar o sistema às características específicas de cada amostra.

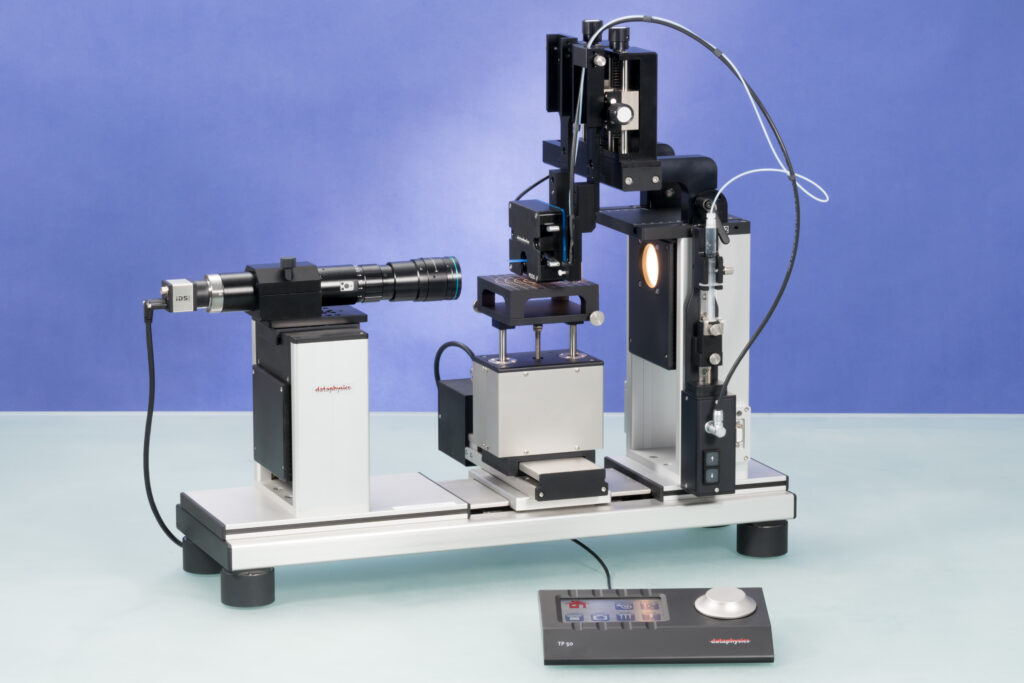

O equipamento também permite trabalhar com gotas de dimensões extremamente reduzidas. Para isso, a DataPhysics disponibiliza sistemas de dosagem em nanolitros e picolitros, que facilitam a análise de superfícies microestruturadas.
Para compreender melhor esta técnica, consulte a nossa página sobre medição de ângulos de contacto.
Principais aplicações do OCA 200
O OCA 200 responde a diferentes necessidades de caracterização de superfícies e interfaces. Por isso, encontra aplicação tanto em investigação como em processos de desenvolvimento e controlo de materiais.
Entre as principais aplicações, destacam-se:
- Medição de ângulos de contacto: permite avaliar a molhabilidade de diferentes superfícies.
- Análise da forma da gota: permite estudar o contorno das gotas e obter informação sobre as propriedades superficiais.
- Caracterização de superfícies microestruturadas: permite analisar estruturas de dimensões muito reduzidas.
- Análise de superfícies macroscópicas: permite trabalhar igualmente com amostras de maiores dimensões.
- Análise de fibras individuais: a dosagem em picolitros permite realizar medições em fibras isoladas.
- Análise de stents coronários: o equipamento permite estudar fios individuais das estruturas de malha.
- Caracterização de implantes dentários: a dosagem em nanolitros permite colocar pequenas gotas entre as roscas de um implante.
- Análise de líquidos voláteis: a câmara de elevado desempenho permite acompanhar gotas muito pequenas durante a medição.

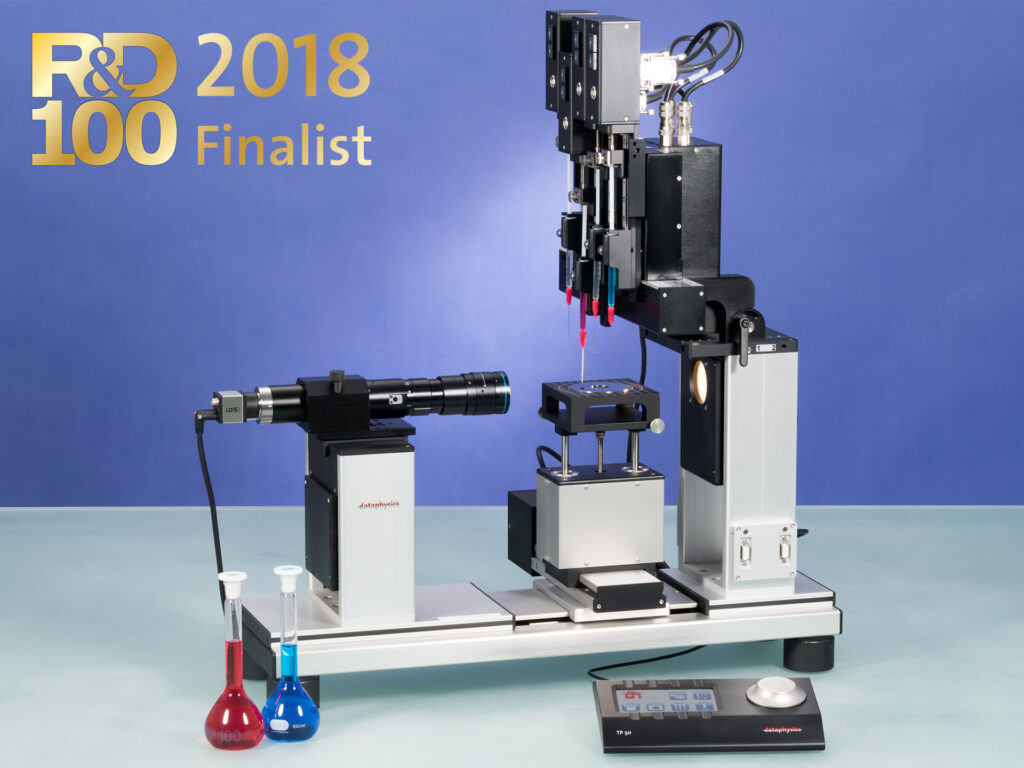

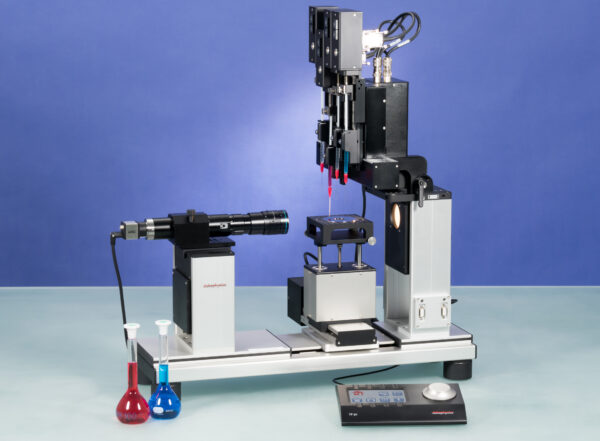

Além disso, o OCA 200 pode trabalhar com o sistema eletrónico de dosagem múltipla DDE/x e até quatro módulos de seringa ESr-N. Deste modo, o sistema consegue automatizar a deposição de líquidos e a determinação de parâmetros superficiais.
A DataPhysics disponibiliza ainda sistemas de dosagem capazes de gerar gotas de apenas 10 nanolitros. Para aplicações ainda mais exigentes, o sistema FDDS FlexDrop permite trabalhar com gotas de até 25 picolitros.
Indústrias e setores de utilização
Devido à sua flexibilidade, o OCA 200 pode responder às necessidades de diferentes áreas científicas e industriais. Assim, o equipamento encontra aplicações na investigação de materiais, dispositivos médicos, microestruturas e superfícies técnicas.
Dispositivos médicos e biomédicos
Na área biomédica, o OCA 200 permite estudar superfícies de componentes com dimensões reduzidas.
Por exemplo, o sistema FDDS FlexDrop permite medir o ângulo de contacto em fios individuais de estruturas de malha de stents coronários. Da mesma forma, a dosagem em nanolitros permite analisar zonas específicas de implantes dentários.
Microeletrónica e semicondutores
Na microeletrónica, o equipamento permite analisar superfícies com diferentes dimensões e níveis de complexidade.
Além disso, a capacidade de trabalhar desde estruturas macroscópicas até microestruturas facilita a investigação de materiais e componentes utilizados neste setor.
Polímeros e materiais
No desenvolvimento de polímeros e outros materiais, a medição do ângulo de contacto permite avaliar a interação entre líquidos e superfícies.
Consequentemente, os resultados podem apoiar estudos de molhabilidade, tratamentos superficiais e desenvolvimento de novos materiais.
Indústria química
Na indústria química, o OCA 200 permite estudar o comportamento de líquidos sobre diferentes materiais.
Desta forma, os investigadores podem avaliar propriedades relacionadas com a molhabilidade, a tensão superficial e a interação entre fases.
Investigação e desenvolvimento
Nos laboratórios de investigação e desenvolvimento, a versatilidade do OCA 200 permite adaptar o sistema a diferentes metodologias.
Além disso, a possibilidade de combinar o equipamento com diferentes acessórios aumenta a flexibilidade do processo experimental. Assim, o laboratório pode configurar o sistema de acordo com as necessidades de cada projeto.
Para conhecer outras soluções DataPhysics Instruments, consulte a página da NORLEQ dedicada à marca.
Características e funcionalidades do OCA 200
O OCA 200 reúne sistemas óticos, eletrónicos e de posicionamento de elevada precisão. Desta forma, permite realizar medições em amostras de diferentes dimensões e aumentar o nível de automatização dos ensaios.
Entre as principais características, destacam-se:
- Lente zoom de 10x, adequada para a análise de estruturas microscópicas.
- Focagem automática, controlada através do software.
- Alinhamento ótico motorizado, com ajuste do ângulo de observação.
- Câmara de elevado desempenho com interface USB 3.
- Mesa de amostras eletrónica, com posicionamento nos três eixos.
- Eixos eletrónicos de elevada precisão, para posicionamento rápido das amostras.
- Iluminação LED, com controlo manual e por software.
- Compensação automática da deriva térmica, para manter uma iluminação estável.
- Painel de controlo TP 50, com ecrã tátil e roda de controlo de precisão.
- Sistema DDE/x, para dosagem eletrónica múltipla.
- Até quatro módulos de seringa ESr-N, para automatização da deposição de líquidos.
- Dosagem em nanolitros, para análise de estruturas microestruturadas.
- Sistema FDDS FlexDrop, para dosagem de gotas até 25 picolitros.
Adicionalmente, o OCA 200 apresenta uma gama de medição de ângulos de contacto entre 0° e 180°, com uma precisão de ±0,1° e uma resolução de ±0,01°.
O equipamento também permite trabalhar com medições de tensão superficial e interfacial. Neste caso, a gama de medição situa-se entre 0,01 e 2000 mN/m.
Porque escolher o OCA 200?
O OCA 200 responde sobretudo a aplicações que exigem elevada precisão, ampliação e flexibilidade.
Em primeiro lugar, a lente zoom de 10x permite observar estruturas de dimensões muito reduzidas. Depois, o sistema de focagem automática facilita o posicionamento e a realização das medições.
Além disso, a mesa eletrónica permite movimentar a amostra nos três eixos com elevada precisão. Assim, o utilizador consegue posicionar diferentes zonas da amostra de forma rápida e controlada.
Por outro lado, os sistemas de dosagem em nanolitros e picolitros permitem trabalhar com estruturas que exigem volumes de líquido extremamente reduzidos.
Consequentemente, o OCA 200 torna-se particularmente interessante para laboratórios que analisam superfícies microestruturadas, fibras, stents, implantes ou outros componentes de pequenas dimensões.
A arquitetura modular constitui também uma vantagem. Deste modo, o utilizador pode combinar o equipamento com diferentes acessórios e sistemas de dosagem, de acordo com as necessidades da aplicação.
Software para análise e medição
O OCA 200 utiliza o software dpiMAX, desenvolvido pela DataPhysics Instruments para os equipamentos da série OCA.
Com este software, o utilizador pode selecionar diferentes métodos de medição, acompanhar os resultados e analisar os dados obtidos.
Além disso, o dpiMAX inclui métodos para:
- Ângulo de contacto estático;
- Ângulo de contacto dinâmico;
- Tensão superficial e interfacial;
- Gota pendente dinâmica;
- Energia superficial de sólidos;
- Mapeamento de amostras.
No total, a DataPhysics disponibiliza 18 métodos de medição através do software da série OCA. Assim, o sistema permite adaptar a análise às características de cada aplicação.
Caracterização de superfícies com a série OCA
Em conjunto com o OCA 200, a série OCA da DataPhysics disponibiliza diferentes soluções para medição de ângulos de contacto e análise da forma das gotas.
Enquanto alguns modelos respondem a aplicações mais convencionais, o OCA 200 destaca-se pela capacidade de analisar estruturas microscópicas e trabalhar com volumes de gota extremamente reduzidos.
Por isso, a escolha do modelo deve considerar o tipo de amostra, a dimensão das estruturas, o nível de automatização pretendido e os métodos de análise necessários.
Pode conhecer a série OCA disponível na NORLEQ e comparar as diferentes soluções para caracterização de superfícies.
Além disso, se procura uma solução mais simples para aplicações profissionais de medição de ângulos de contacto, pode consultar também o OCA 15EC.
Desta forma, a NORLEQ pode apresentar diferentes soluções DataPhysics de acordo com as necessidades específicas de cada laboratório.
NORLEQ – Representante DataPhysics Instruments em Portugal
A NORLEQ representa a DataPhysics Instruments em Portugal, disponibilizando equipamentos para medição de ângulos de contacto, análise de gotas e caracterização de superfícies.
Além da disponibilização dos equipamentos, a equipa NORLEQ pode apoiar a seleção da solução mais adequada para cada aplicação.
Assim, antes de escolher o sistema, pode analisar com a equipa as características das amostras, os métodos de medição pretendidos e o nível de automatização necessário.
